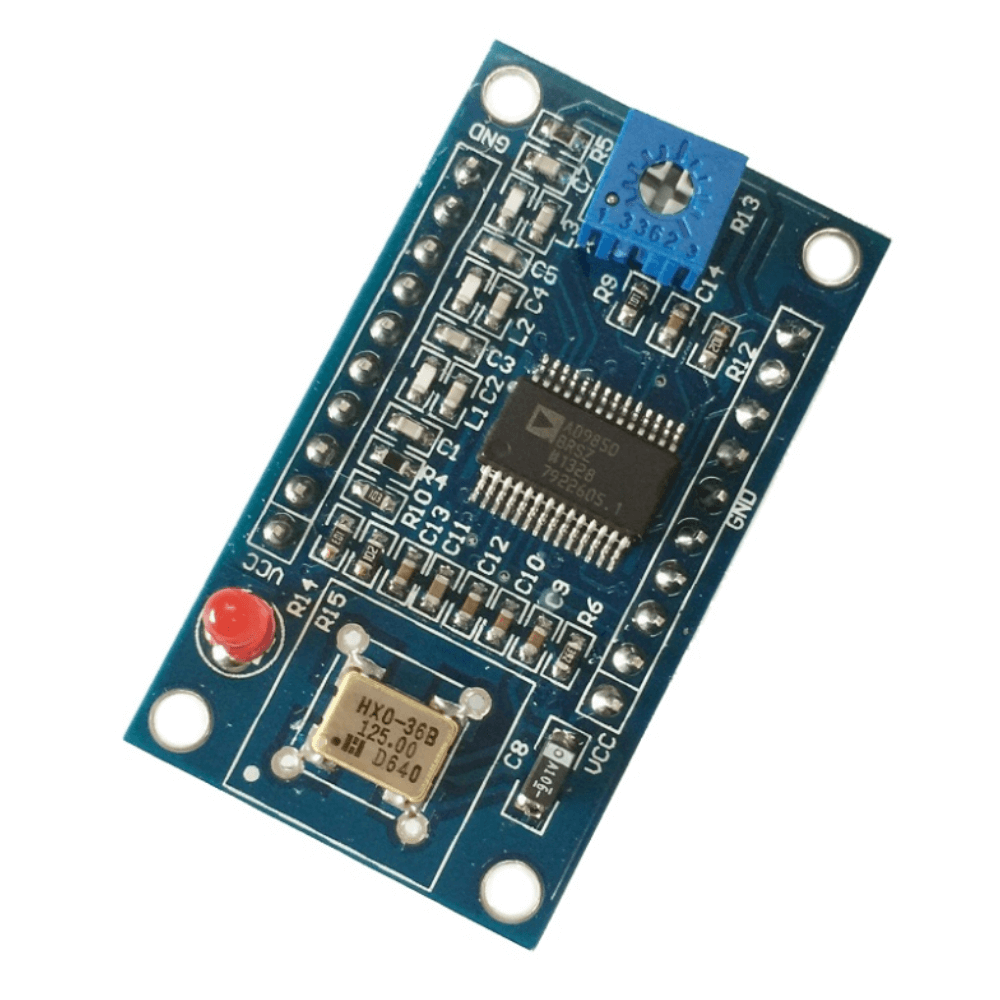

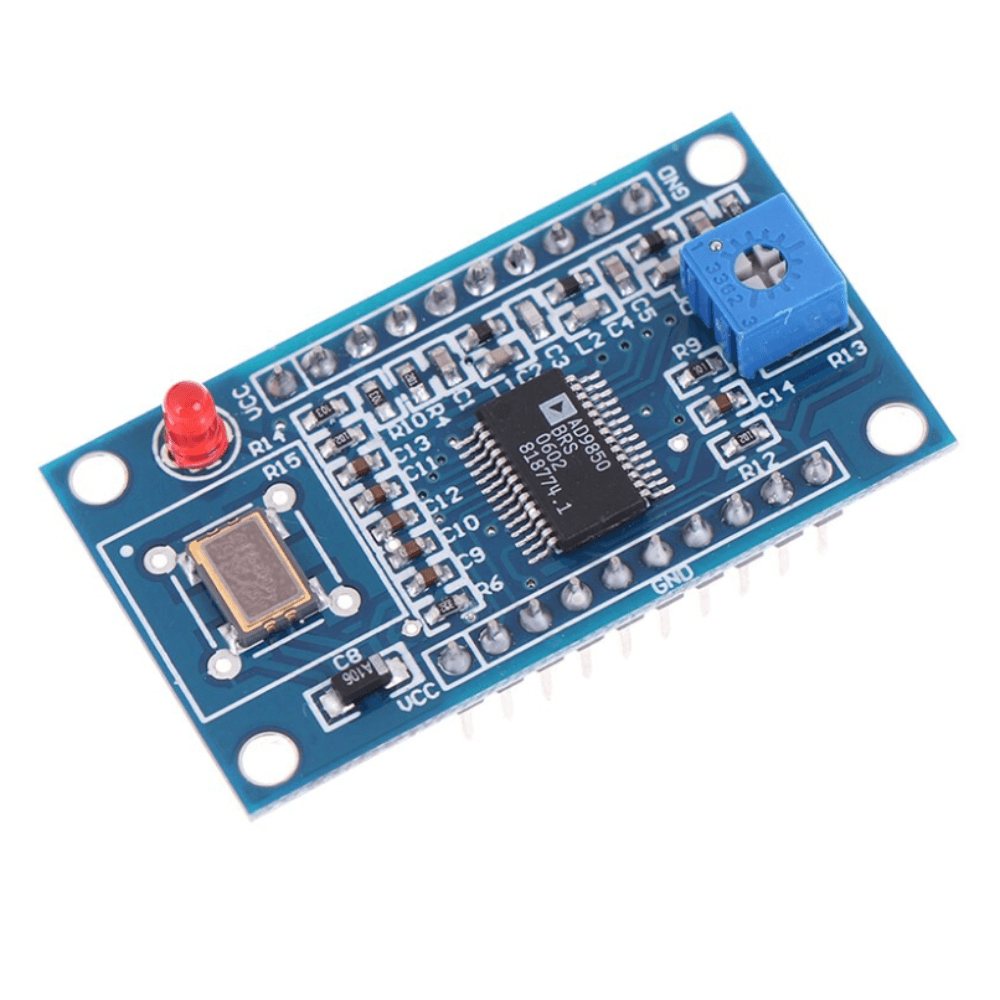

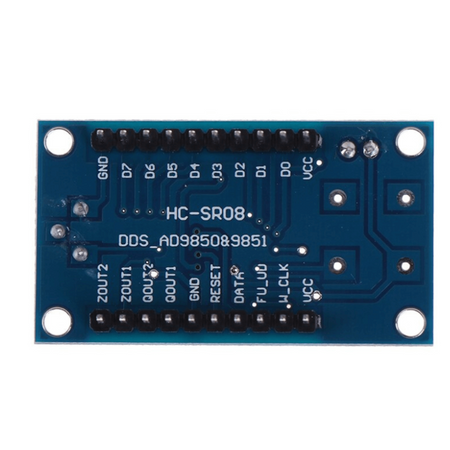

Generator de semnal AD9850, DDS, 0-40MHz

Modul AD9850 este un generator de semnal DDS cu iesiri pentru unde sinusoidale si patrate, operabil intre 0 si 40 MHz. Include filtru low-pass de 70 MHz si oscilator de 125 MHz. Ideal pentru proiecte RF si electronice de testare si dezvoltare cu Arduino sau alte platforme.

Modulul AD9850 este un generator de semnal DDS ideal pentru aplicatii de testare, dezvoltare si laborator, ce permite generarea semnalelor de tip sinusoidal si patrat. Capabil sa functioneze in gama de frecventa 0–40 MHz pentru semnal sinusoidal (cu performante optime sub 20–30 MHz) si pana la 1 MHz pentru semnal patrat. Modulul integreaza un oscilator activ de 125 MHz si un filtru low-pass de 70 MHz pentru a imbunatati raportul semnal/zgomot al semnalului generat.

Specificatii generator de semnal AD9850, DDS, 0-40MHz:

Tensiune alimentare: 5V DC
Compatibilitate interfata: 3.3V (UART, SPI)
Tip semnal iesire: sinusoidal si patrat
Frecventa semnal sinusoidal: 0–40 MHz (ideal sub 30 MHz)
Frecventa semnal patrat: 0–1 MHz
Oscilator intern: 125 MHz (cristal activ)
Filtru low-pass integrat: 70 MHz
Ajustare ciclu semnal patrat: prin rezistenta variabila
Compatibilitate: Arduino, ESP, STM32, Raspberry Pi

IMPORTANT: Dupa atingerea unei frecvente de 20 - 30 MHz, armonicele generate devin mai pronuntate, iar forma undei se degradeaza considerabil afectand calitatea semnalului.

Exemplu schema de conectare generator de semnal AD9850, DDS, 0-40MHz:




Ce contine cutia?
1 x Generator de semnal AD9850, DDS, 0-40MHz
