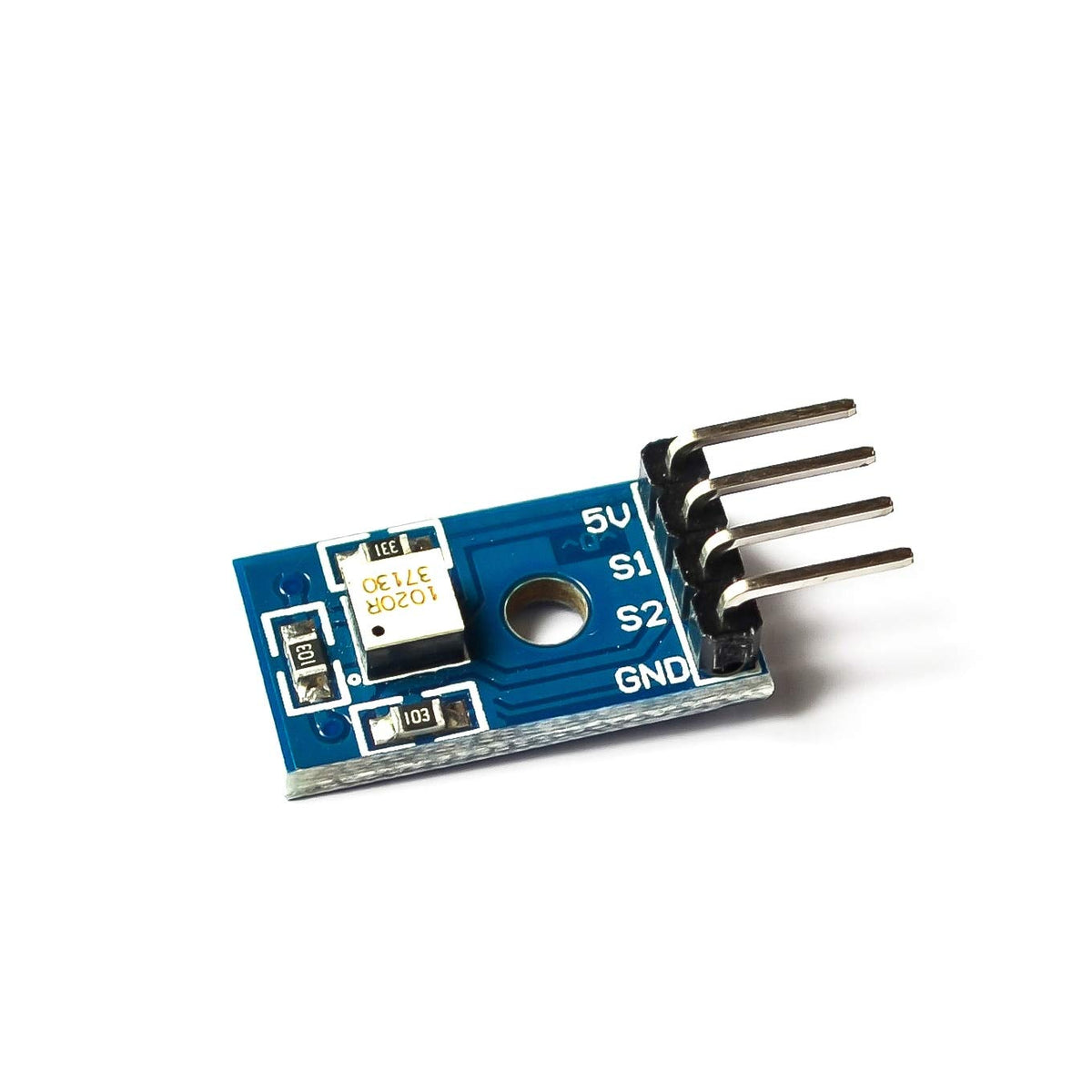

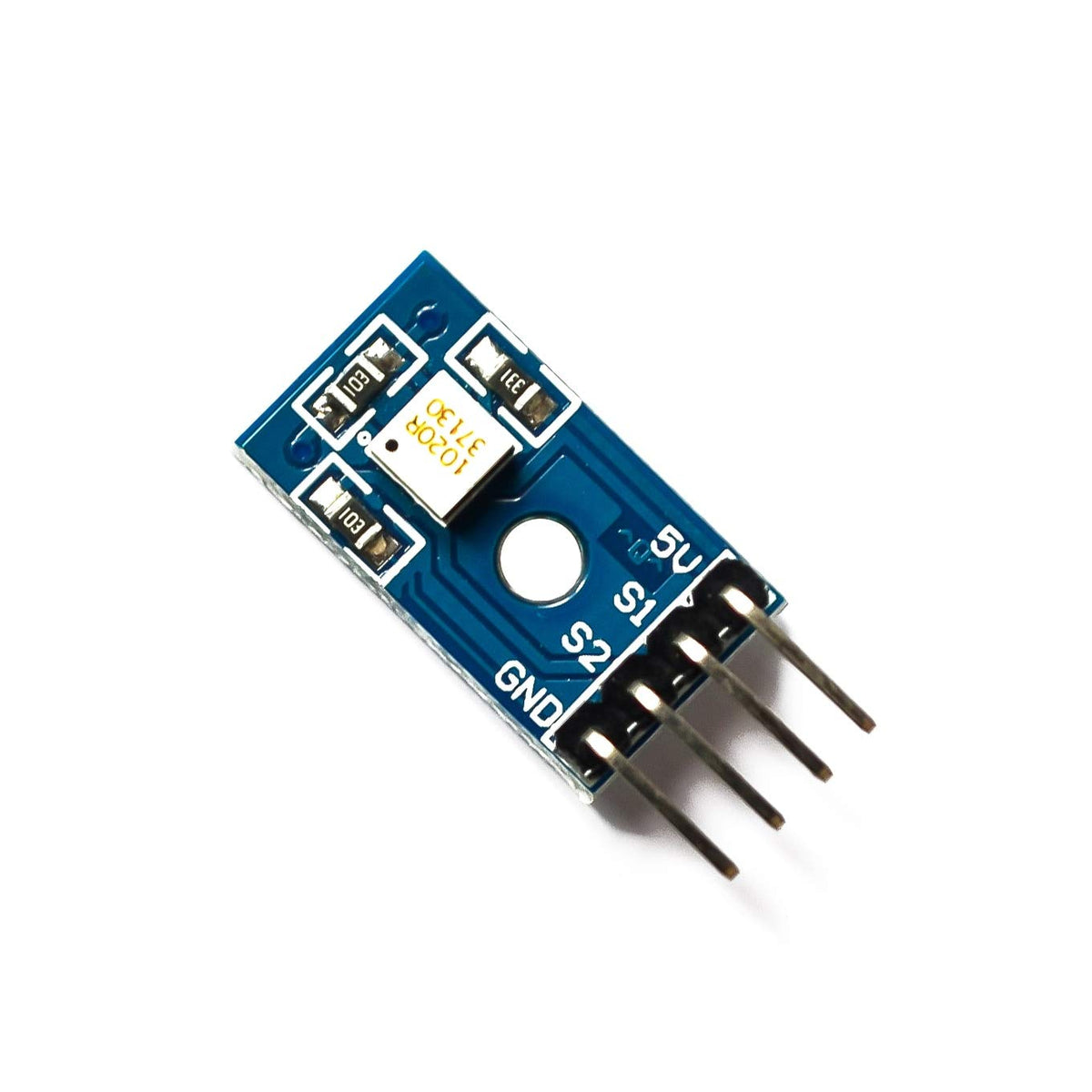

Modul senzor de unghi RPI-1031, 4DOF
In stoc
Durata de livrare: 1-2 zile lucratoare
Nu s-a putut incarca disponibilitatea ridicarii
Disponibilitate ridicare
Modul senzor de unghi RPI-1031, 4DOF
Vei primi un email de confirmare cu toate detaliile in momentul in care poti veni sa ridici comanda. De asemenea, poti urmari statusul comenzii tale in contul de client.
-
Retur Rapid si Simplu
In 15 zile atat pentru PF cat si PJ*
-
Transport Gratuit
La comenzi peste 500 RON.
-
Garantie Extinsa
GRATUIT 3 luni extra*
-
Easybox Pickup
Tu decizi cand ridici coletul!
Optiuni alternative
Kit robot 4WD cu roti mecanum, 16 lectii, compatibil Micro:Bit, 161062
Kit robot STEM cu Lidar, MicroROS-Pi 5, compatibil Raspberry Pi 5
Releu programabil original Arduino Opta WiFi
Cleste de precizie pentru electronisti, Knipex Electronic Super Knips 78 61 125
Placa de dezvoltare originala Arduino NANO Every, cu pini
Cleste de precizie cu tais inclinat, 2.05mm, Pierciagomi TR 58
Placa de dezvoltare originala Arduino UNO R4 MINIMA
TermoPasty ART.AGT-053 Pasta siliconica de izolare 60 g (cutie plastic)
TermoPasty ART.AGT-200 Termosonik PCB Solutie de curatare pentru componente electronice 1L
Cleste ESD de precizie pentru sisteme electronice, Knipex 35 22 115 ESD
Set 7 surubelnite de precizie PicoFinish Wiha 42991
Set 6 surubelnite izolate de precizie PicoFinish cu suport, Wiha 42989
TermoPasty ART.AGT-219 Rasina siliconica bicomponenta 100g
Placa de dezvoltare originala Arduino Uno WiFi Rev2
Modul de integrare USB Dongle CC2531, Sonoff Zigbee
Statie de lipit puternica cu aer cald, cu accesorii, JBC JTSE-2B
Placa de dezvoltare LILYGO T-Camera-S3 ESP32-S3 cu ecran si camera
Placa de expansiune Raspberry Pi 5 AI HAT+ cu accelerator Hailo, 26 TOPS, SC1791
Kit robot educational compatibil Micro:bit V2/1.5 cu functii avansate AI
Kit educational de Mecanica si Inginerie 9 in 1, 160509
Placa de dezvoltare LILYGO T-ETH-Lite ESP32 H673
Kit robot STEM cu inteligenta artificiala, WeeeCore Bot 181066
Senzor presiune MPXV7002DP, masurare aer si flux, interfata analogica
Placa de dezvoltare originala Arduino Nano Matter, cu pini
Kit Introductiv in Inteligenta Artificiala si Programare cu 16 lectii, 181023
TermoPasty ART.AGT-180 TermoGlue Adeziv termoconductiv 120g
Placa de dezvoltare originala Arduino MKR WAN 1310
Statie de lipit portabila, 24W, 100-450ºC, JBC BIS-5A
Kit educational STEM de Electronica si Mecanica cu 20 de lectii, 181010
Kit avansat de Electronica si Programare, 6 in 1, 181011
Include taxa verde: 0,15 lei

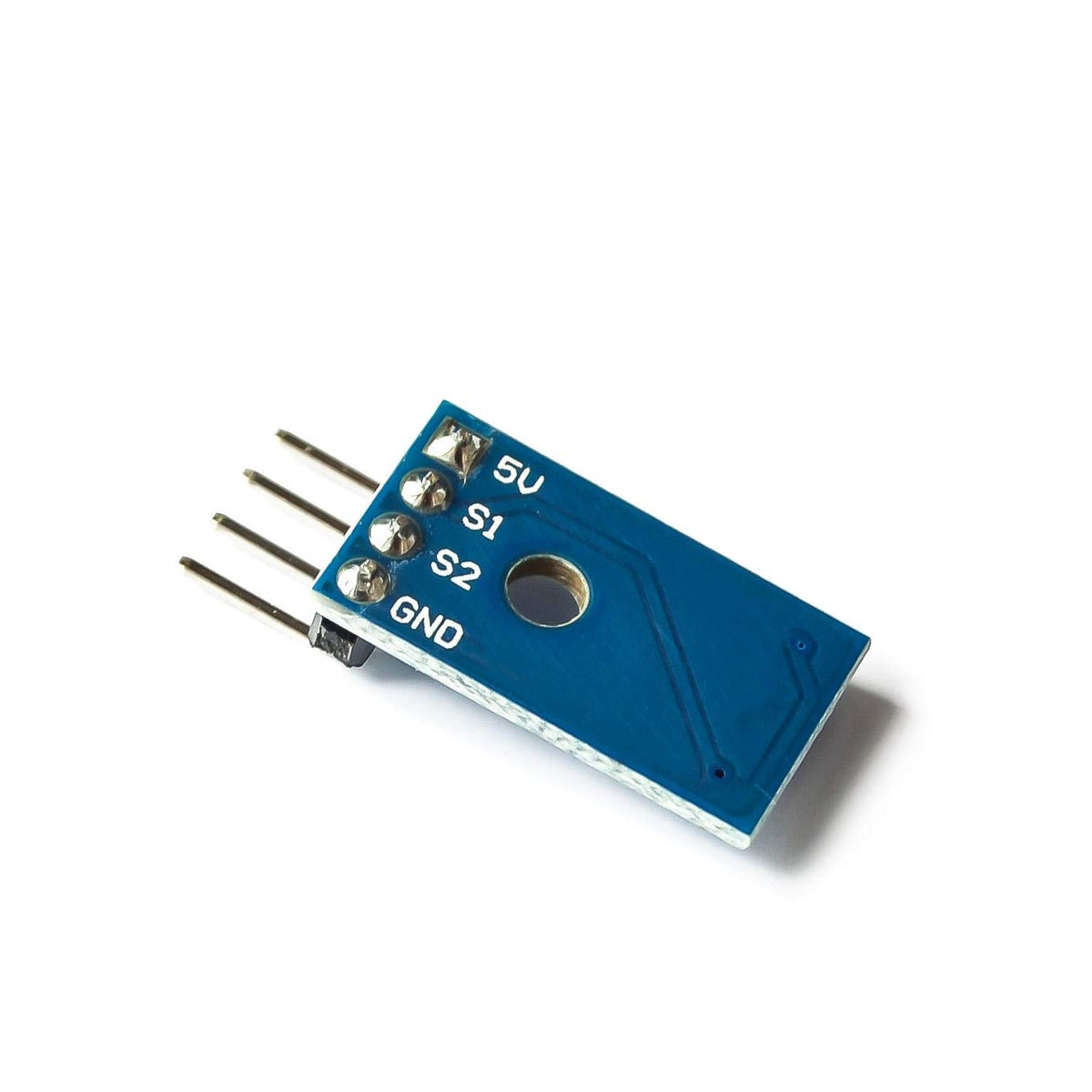

Senzorul de unghi RPI-1031 utilizeaza un mecanism optic pentru a detecta schimbarile de pozitie si inclinare. Acesta este alcatuit dintr-un LED emitator, doi fototranzistori receptori si un cilindru de blocare a luminii, care impreuna permit identificarea pozitiei curente a senzorului.
RPI-1031 este un senzor de unghi avansat cu 4DOF (4 grade de libertate), bazat pe un mecanism optic de detectie. Utilizeaza un LED si doi fototranzistori pentru a determina pozitia exacta in functie de blocarea luminii. Acest sistem permite detectia precisa a unghiului in patru directii, oferind semnale digitale compatibile cu microcontrolere. Ideal pentru aplicatii robotice, stabilizare si sisteme de control. unctioneaza in trei stari distincte: blocare completa, blocare partiala si iluminare completa, oferind fiabilitate si raspuns rapid.
Stari de functionare:
Blocare completa: Cilindrul de blocare a luminii se afla in pozitia in care LED-ul este complet obstructionat. Niciunul dintre cei doi fototranzistori nu primeste lumina, astfel ca raman dezactivati (OFF). Rezultatul: Ambii pini GPIO genereaza un semnal LOW.
Blocare partiala: Pe masura ce senzorul este rotit, cilindrul permite trecerea luminii doar catre unul dintre fototranzistori. Fototranzistorul superior primeste lumina si incepe sa conduca (ON), in timp ce cel inferior ramane blocat (OFF). Rezultatul: Un pin GPIO va avea semnal HIGH, celalalt LOW.
Fara blocare: Prin rotirea in continuare, cilindrul de blocare nu mai obstructioneaza LED-ul. Lumina ajunge la ambii fototranzistori, determinand activarea lor. Rezultatul: Ambii pini GPIO genereaza un semnal HIGH.
Blocare partiala inversa: Rotirea suplimentara inverseaza situatia din Starea 2. Fototranzistorul inferior devine activ (ON), iar cel superior este blocat (OFF). Rezultatul: Semnalele GPIO se inverseaza fata de Starea 2 – pinul care era HIGH devine LOW si viceversa.
Specificatii modul senzor de unghi RPI-1031, 4DOF:
Tehnologie: Detectie optica cu LED si fototranzistori
Numar de directii detectate: 4 (4DOF)
Alimentare: Compatibil cu tensiuni standard pentru microcontrolere
Semnale de iesire: Digital, compatibil GPIO
Moduri de functionare: Blocare completa, blocare partiala, iluminare completa
Aplicatii: Robotica, controlul stabilitatii, monitorizare unghiulara
Idee de proiect:
In Atelierul Bitmi gasesti toate detaliile, click AICI
Ce contine cutia?
1 x Modul senzor de unghi RPI-1031, 4DOF
