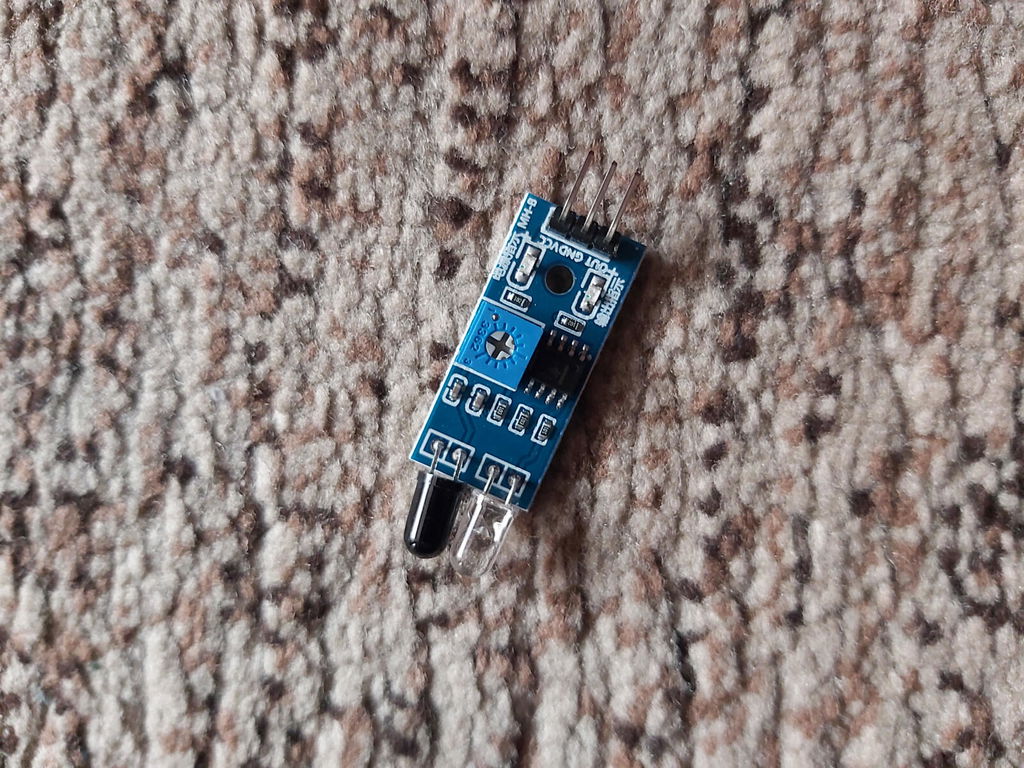

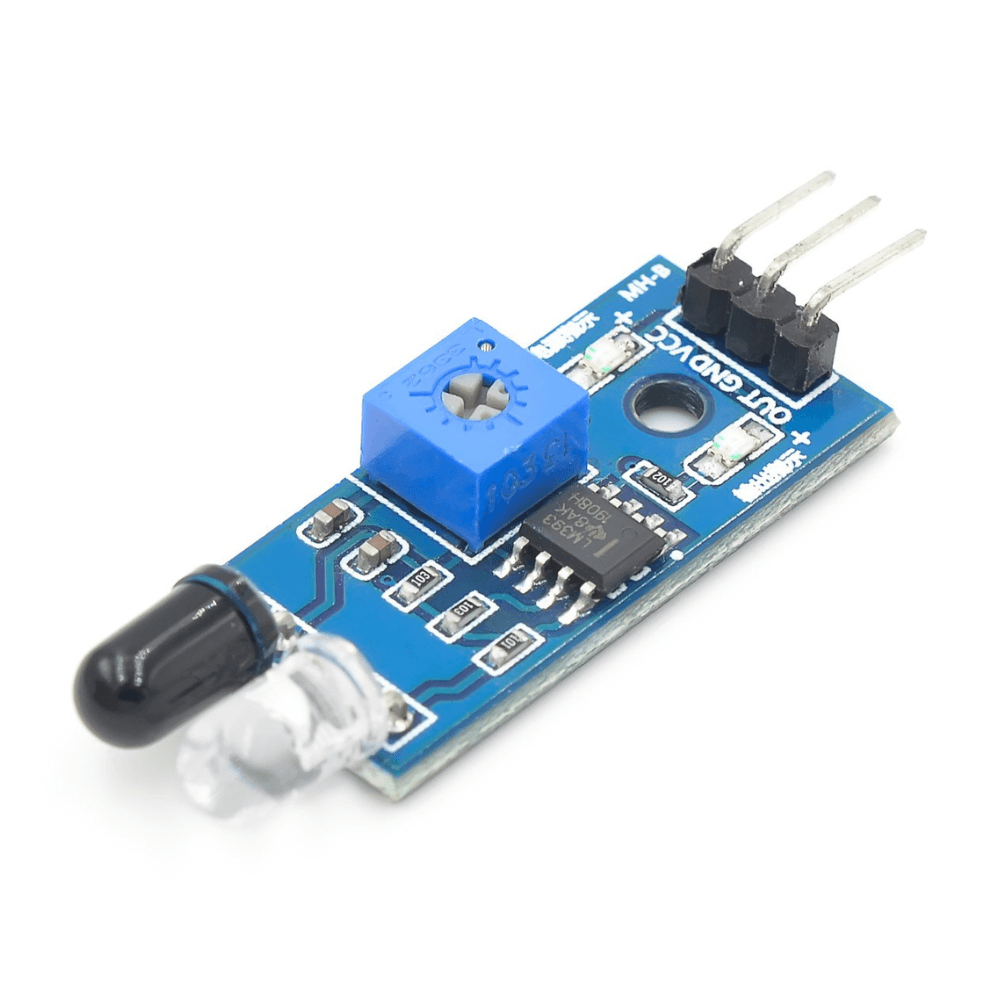

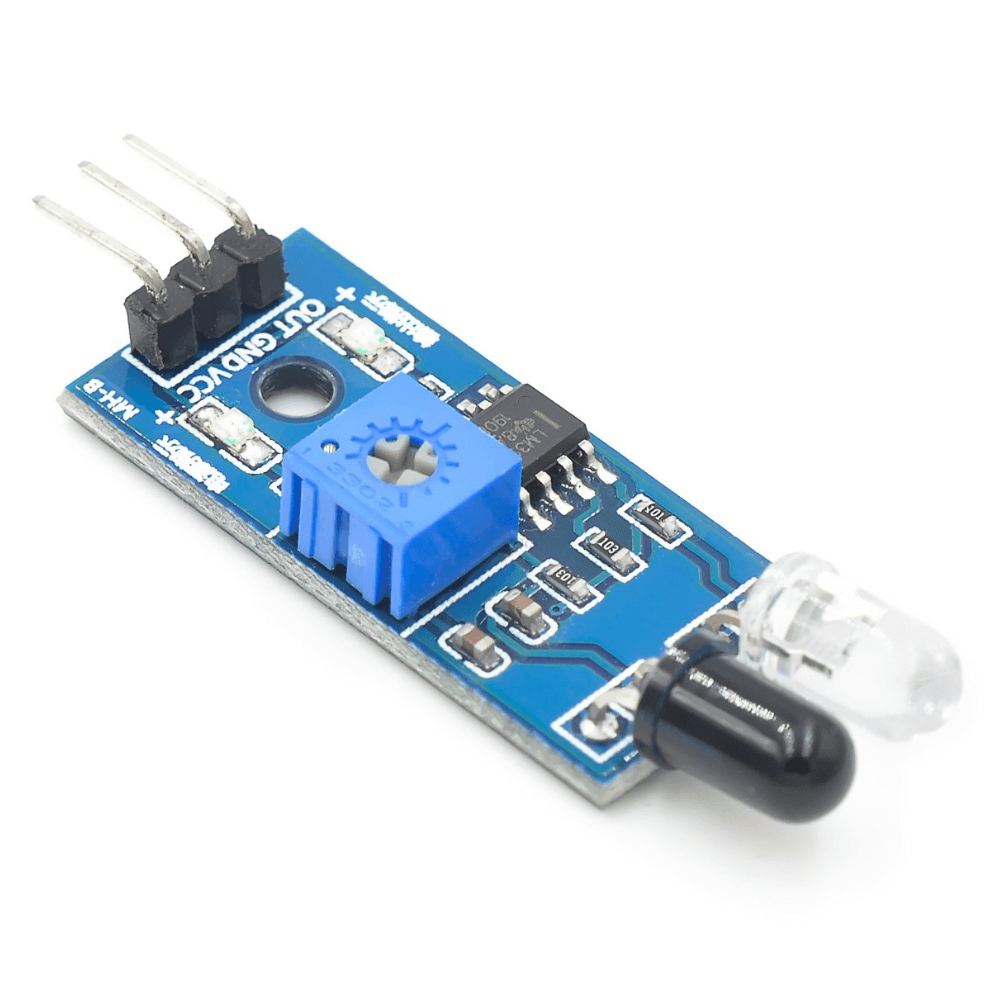

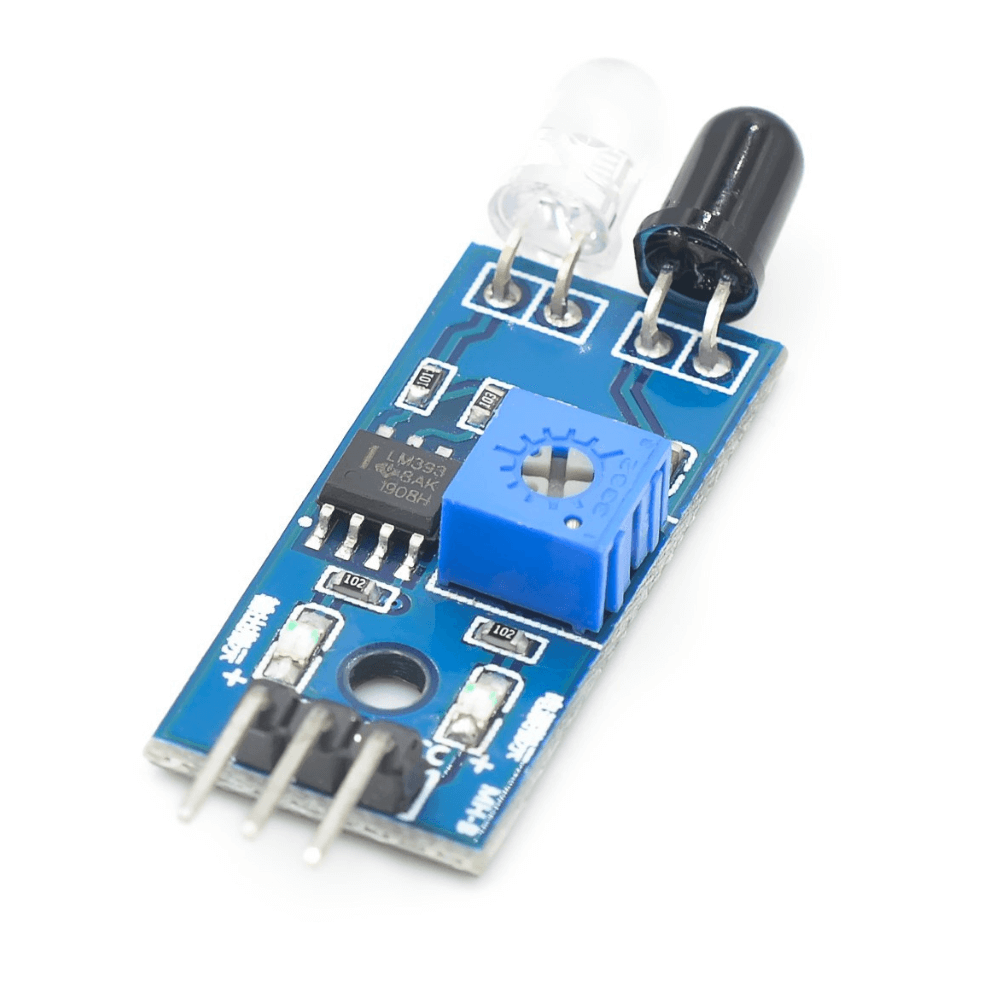

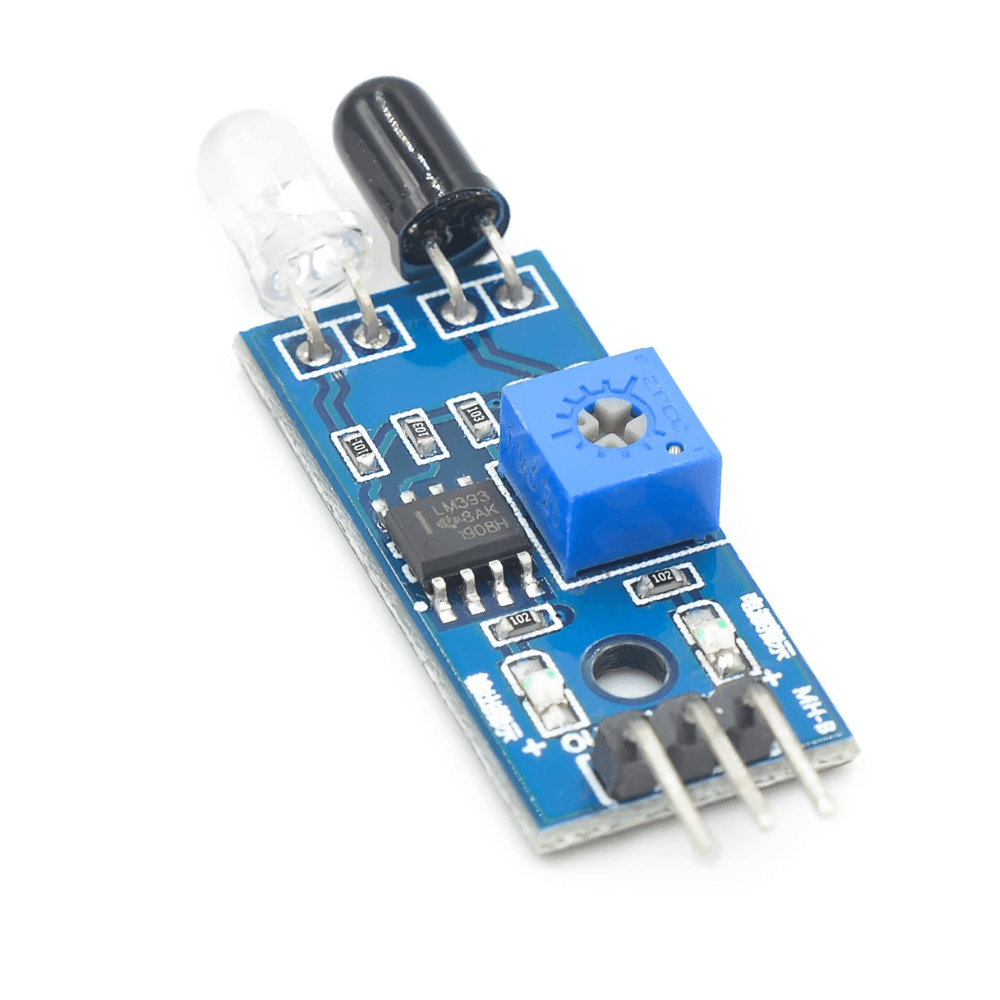

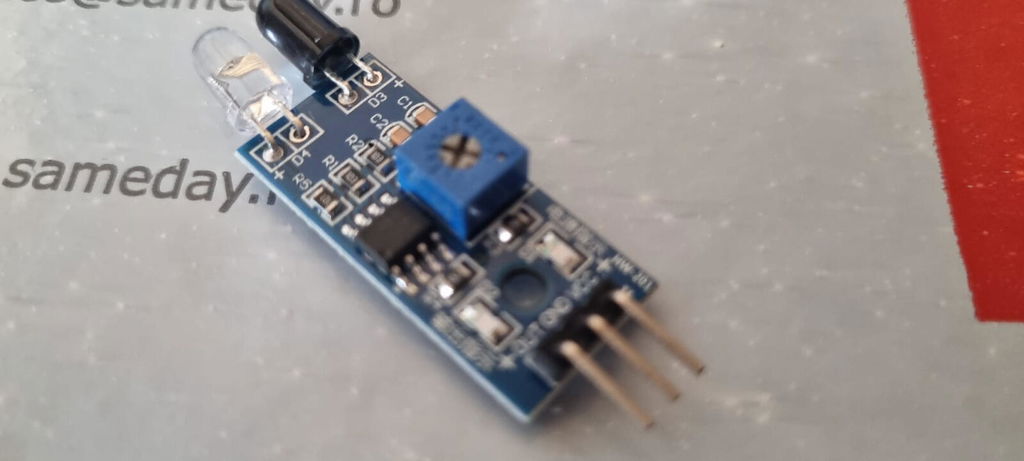

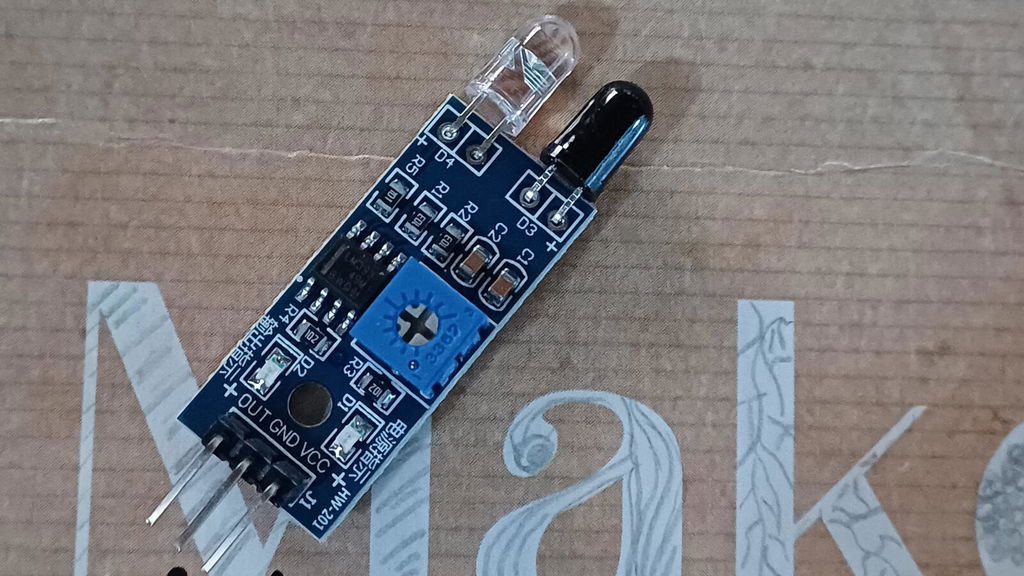

Modul senzor IR pentru evitarea obstacolelor, compatibil Arduino

Modulul senzor IR compatibil Arduino este ideal pentru evitarea obstacolelor si are o distanta de detectie reglabila prin potentiometru cuprinsa intre 2 si 30 cm.

Modulul senzor IR compatibil Arduino si alte placi de dezvoltare este utilizat pentru evitarea obstacolelor. Principiul de functionare se bazeaza pe reflexia radiatiei IR de catre obstacol. Senzorul emite pe pinul OUT un semnal digital atunci cand este aproape de un obiect. Radiatia IR este emisa de un LED si este receptionata de o fotodioda. Sensibilitatea (distanta fata de un obiect) se regleaza prin rotirea unui potentiometru dedicat care are cursa limitata. Prin pinul OUT modulul poate fi conectat direct la un microcontroler.

Specificatii modul senzor IR pentru evitare obstacole:

Tensiunea de operare: 3.3V sau 5V
Distanta de detectie: 2 si 30 cm (reglabila prin potentiometru)
Unghiul de detectie: 35 grade
Model comparator: LM393
Dimensiuni: 3.2 x 1.4 cm
Greutate totala: 0.004 Kg

INFORMARE: Acest modul este furnizat cu pini de tip tata care sunt lipiti!

REZOLVAREA UNEI POSIBILE PROBLEME: In cazul in care, senzorul sesiseaza prezenta unui obiect (cele 2 LED-uri sunt aprinse) chiar daca nu este nimic in jurul lui, trebuie sa setati o distanta mai mare pentru raza de detectie a obiectelor. Folosind o surbelnita rotiti potentiometrul pana in punctul in care se stinge unul dintre LED-uri.

Exemplu schema conectare modul senzor IR :


Idei de proiecte:

Proiect 1
In Atelierul Bitmi gasesti toate detaliile, click AICI

Proiect 2
In Atelierul Bitmi gasesti toate detaliile, click AICI

Ce contine cutia?
1x Modul senzor IR pentru evitare obstacole
